建筑垃圾中的杂物含量试验和吸水率分析

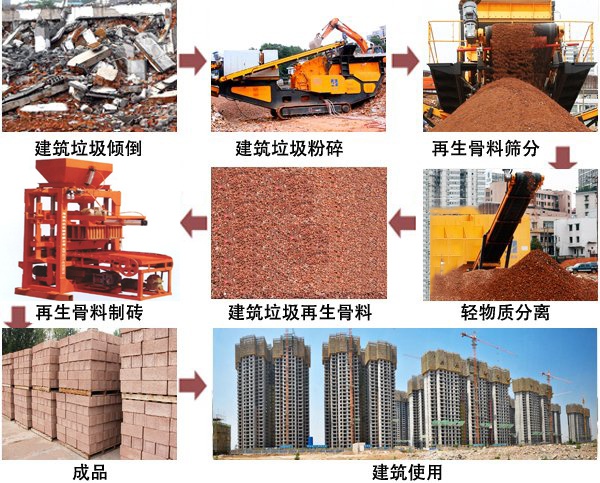

建筑垃圾由于产生的原因造成成分极为复杂，《GB-T25177-2010 混凝土用再生粗骨料》中对杂物的定义为：混凝土用再生粗骨料中除混凝土、砂浆、砖瓦和石之外的其他物质。通过人工挑拣建筑垃圾再生骨料中的杂物，发现其中混有的杂物主要包括木块、塑料片、布片、纸屑、泡沫颗粒等生活垃圾。

杂物含量的试验方法：取具有代表性的建筑垃圾样品不少于 50kg，放入 105±5℃烘箱中烘干至恒重，冷却后按照四分法称取 15kg±1g 的试样不少于 3 份，精确至 1g，将木块、塑料片、布片、纸屑、泡沫颗粒等进行人工分拣，分拣后称重，计算杂物占混合料总质量百分比。平行试验 3 次，以平均值作为试验结果。
《GB-T25177-2010 混凝土用再生粗骨料》中关于杂物含量的指标要求为不大于 1%，实际在建筑垃圾填料的加工生产过程中通过人工挑拣、风选、过筛等方式也能达到这一要求，所以建筑垃圾中杂物含量要求不大于 1%。

建筑垃圾属于土石混合的粗粒土，其工程力学特性与其中粗、细颗粒性质及相对含量密切相关，因此需要对建筑垃圾中各种组分的特性进行分析。取块状建筑垃圾进行组分分析，试验结果表明，建筑垃圾的粗颗粒主要由碎砖块、碎混凝土块、石块组成，其中砖块占50%，混凝土块占35%，石块占15%。通过测定这三种材料的表观密度和毛体积密度，得出三者中石块的密度最大，混凝土块次之，砖块最小，而三者的吸水率则呈现出相反的排序。

石块的孔体积含量很低，一般低于3%，极少超过10%，所以常用的天然碎石的吸水率都很低不超过2%。而同天然碎石相比，建筑垃圾加工破碎后的再生骨料由于含有硬化水泥砂浆，从而导致其吸水性能与天然碎石差别显著，再加上建筑垃圾在加工破碎过程当中由于损伤积累使得再生骨料内部可能存在大量微裂纹，这两个因素导致再生骨料的吸水率和吸水速度增大。

建筑垃圾中砖块和混凝土块的吸水率远远高于碎石，砖块的表观密度和毛体积密度相差较大，而且其吸水率高达21.6%。由此我们可以得出作为建筑垃圾中的主要成分——砖块属于质轻多孔结构，在碾压过程中容易发生进一步的破碎。

同时，建筑垃圾混凝土块的吸水率也与再生骨料的原生混凝土强度有很大关系，不同强度等级混凝土通过破碎与筛分制备出的再生骨料性能差异很大。当其粒径相当时，再生骨料的吸水率会随着原生混凝土强度的提高而显著降低。
